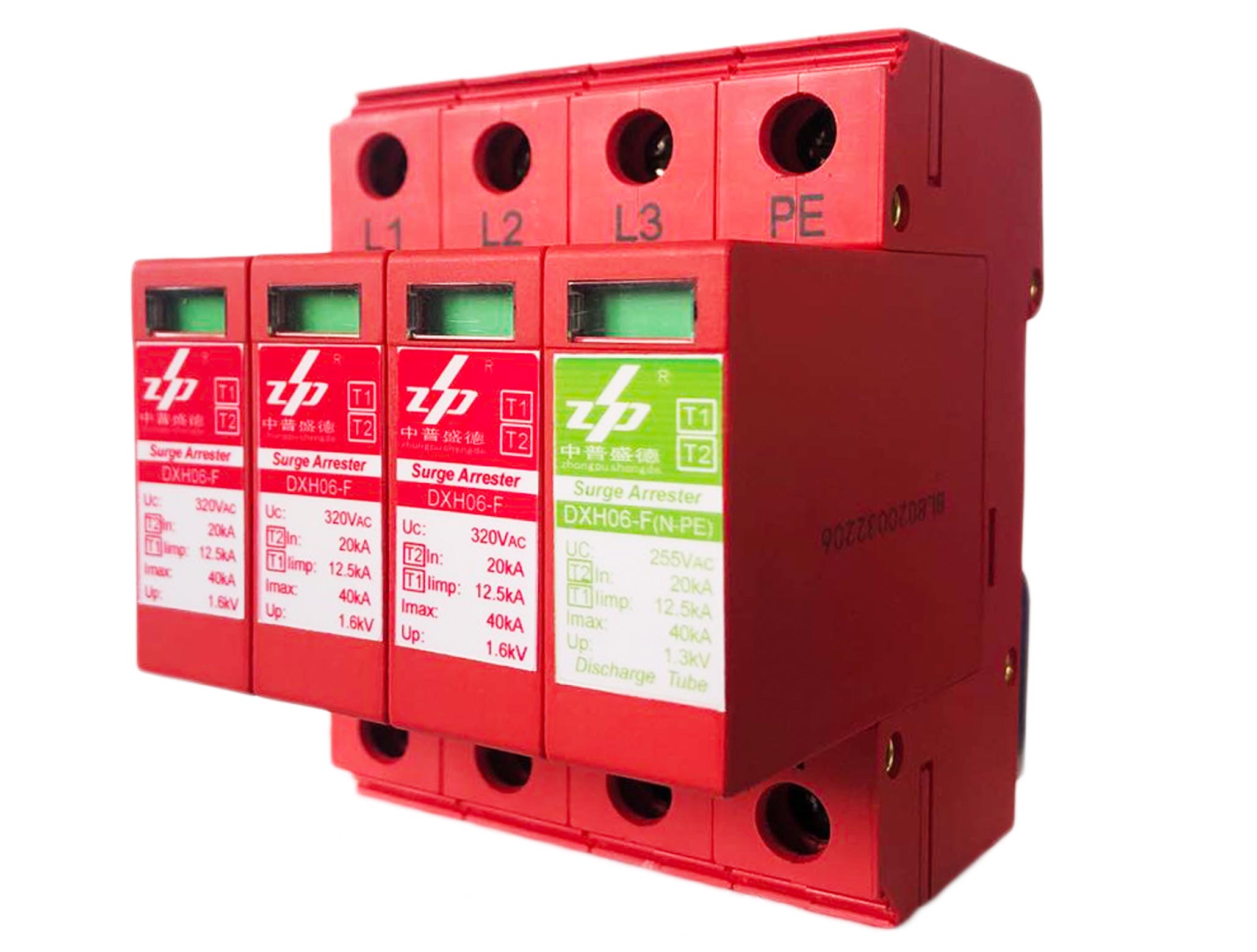

DXH06-F/3+1R12.5-T1型電源模塊電涌保護器

1、應用范圍

DXH06-F/3+1R12.5-T1電涌保護器，適用于220/380Va.c.電壓系統，配電系統以及終端設備的電涌保護，應安裝在防雷區0（LPZ0）和防雷區1（LPZ1）的界面處。

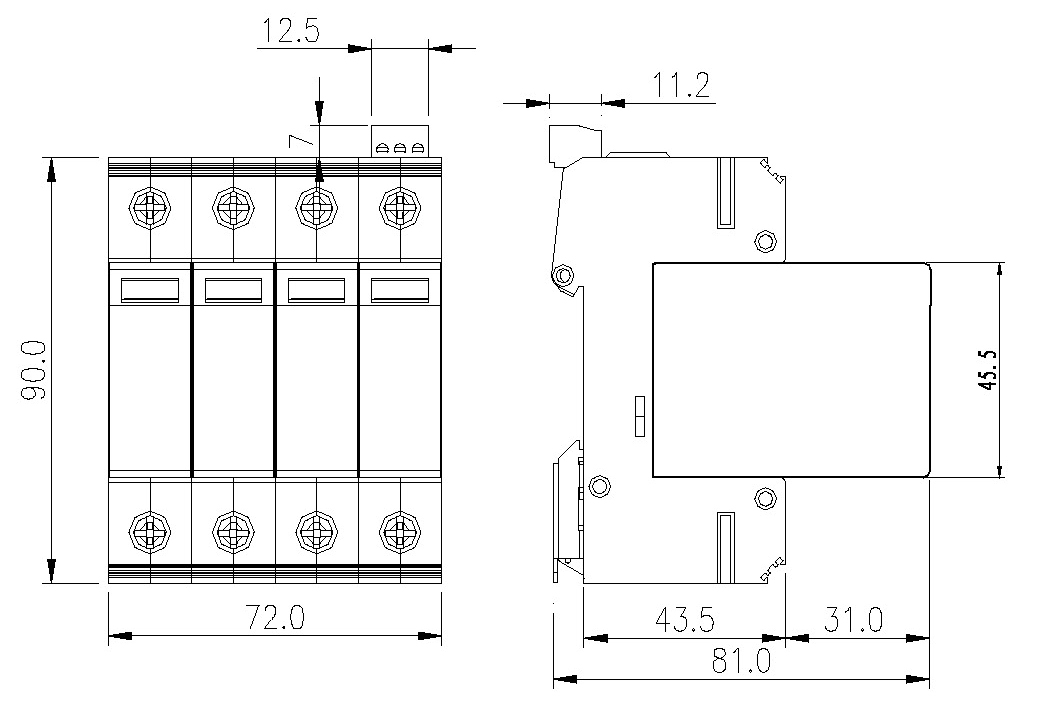

2、外形結構圖（此圖只作示意，以提供安裝尺寸為主）

3、接線方式

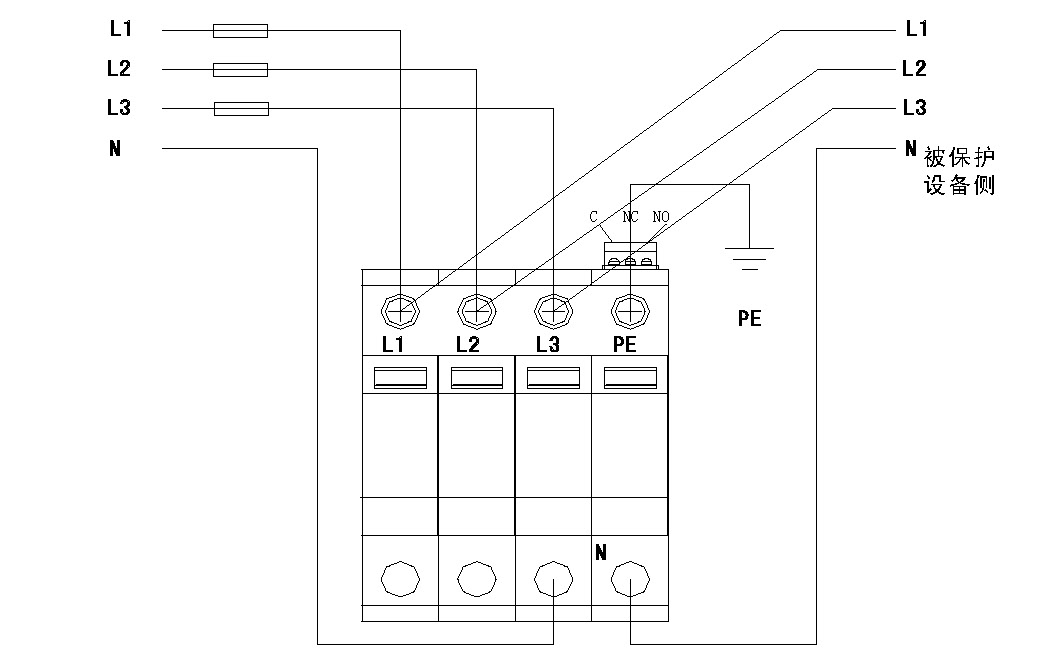

V形接線

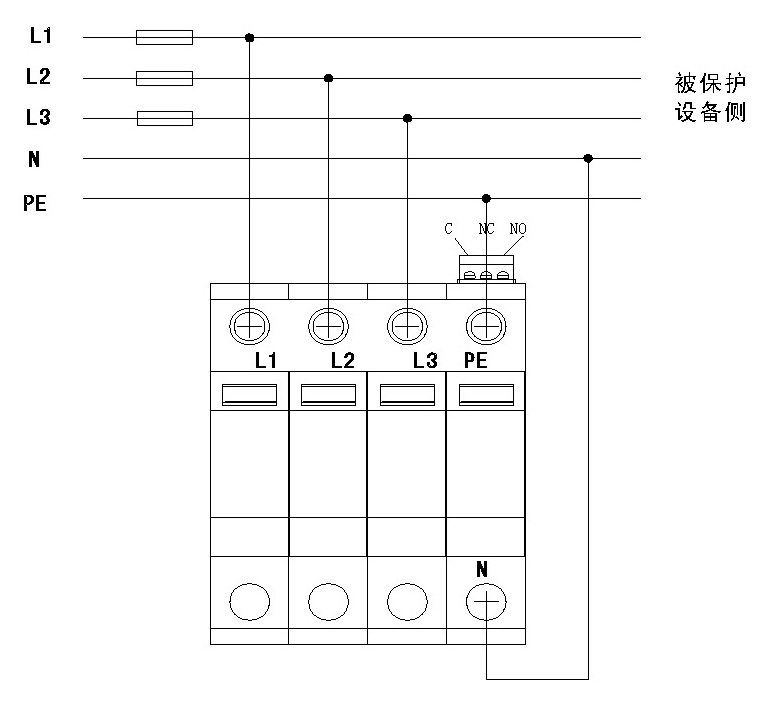

常規接線

4、技術參數

序號	技術指標	設備型號
序號	技術指標	DXH06-F/3+1R12.5-T1
1	工作系統電壓_Un	230/ 400V, 50Hz/ 60Hz
2	產品類別	T1+T2
3	最大持續運行電壓_Uc	320V a.c.
4	標稱放電電流_In	20kA（8/20μs）
5	最大放電電流_Imax	40kA（8/20μs）
6	沖擊電流_IImp	12.5kA（10/350μs）
7	對地漏電流Ic	＜1mA
8	限制電壓Up@20kA	≤1.6kV(L—N), ≤1.3kV（N—PE)
9	響應時間	≤25ns
10	端口數量	1端口
11	串接熔絲	100A gL/ gG (input current>100A)
12	短路電流	10kA
13	保擴模式	N——PE、L——N
14	內部保護裝置	防雷單元內置熱脫扣裝置
15	接入導線截面	4～35mm²
16	裸線壓接長度	12.5mm
17	安裝接線力矩	1.5Nm
18	劣化失效指示	防雷模塊具有指示窗口，故障狀態下指示窗口變紅色
19	遙信方式	告警干接點，NC-C-NO接點
20	遙信端子性能	AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A
21	遙信導線截面	最大1.5mm²
22	安裝方式	標準導軌安裝DIN rail 35mm
23	外殼材料防火等級	UL94-V0
24	外殼防護等級	IP20
25	工作溫度	-40℃～+80℃
26	相對濕度	≤95％（25℃）
27	海拔高度	≤3000m
28	外形尺寸（不含接線端子）	90mm×81mm×72mm
