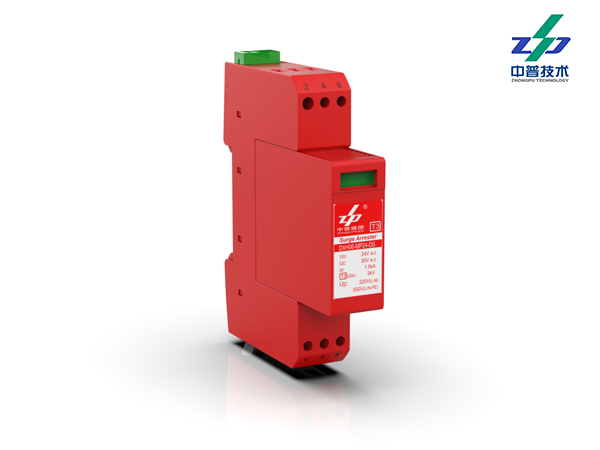

DXH06-MP-DS　　　　　　　　　　帶遙信 24V/220V　　　　　　　　中普低壓電源防雷器

下載

產品概述


1 用途

DXH06-MP-DS系列 電涌保護器，適用于低壓系統的防雷保護，應用配電系統以及終端設備的電涌保護，應安裝在防雷區 1 (LPZ1) 和防雷區 2 (LPZ2) 或防雷區 2 (LPZ2) 和防雷區 3 (LPZ3) 的界面處。

2 主要特點

2.1 多種通流容量，動作電壓適當，保護電路穩健
2.2 內置過溫過流保護，無續流，高可靠安全
2.3 模塊化結構，安裝簡單，維護方便
2.4 具備狀態指示和遙信告警功能

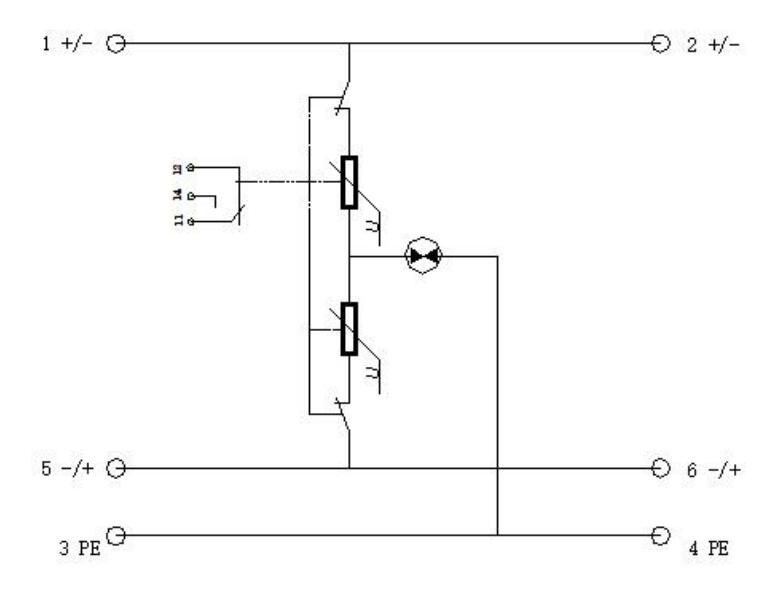

3 工作原理

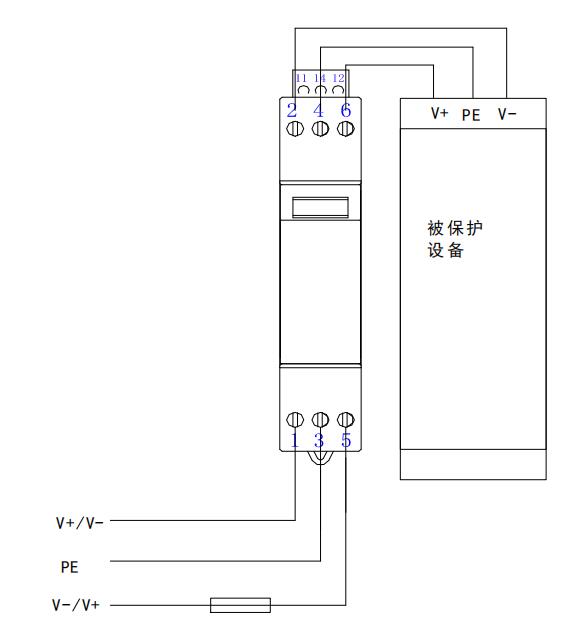

串聯接線 （3-1A）

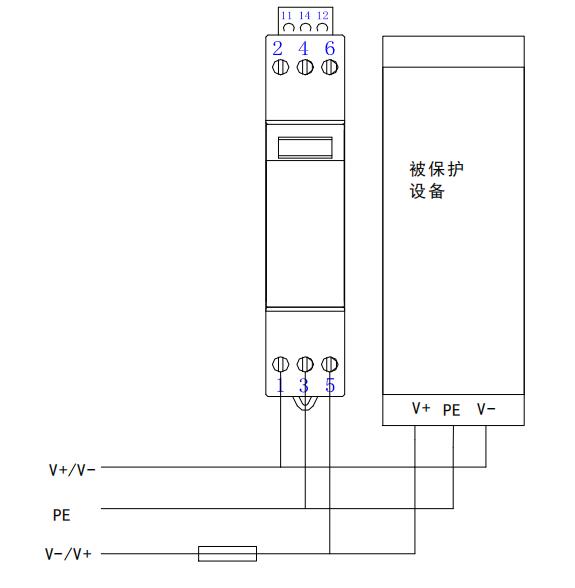

并聯接線(3-1B)

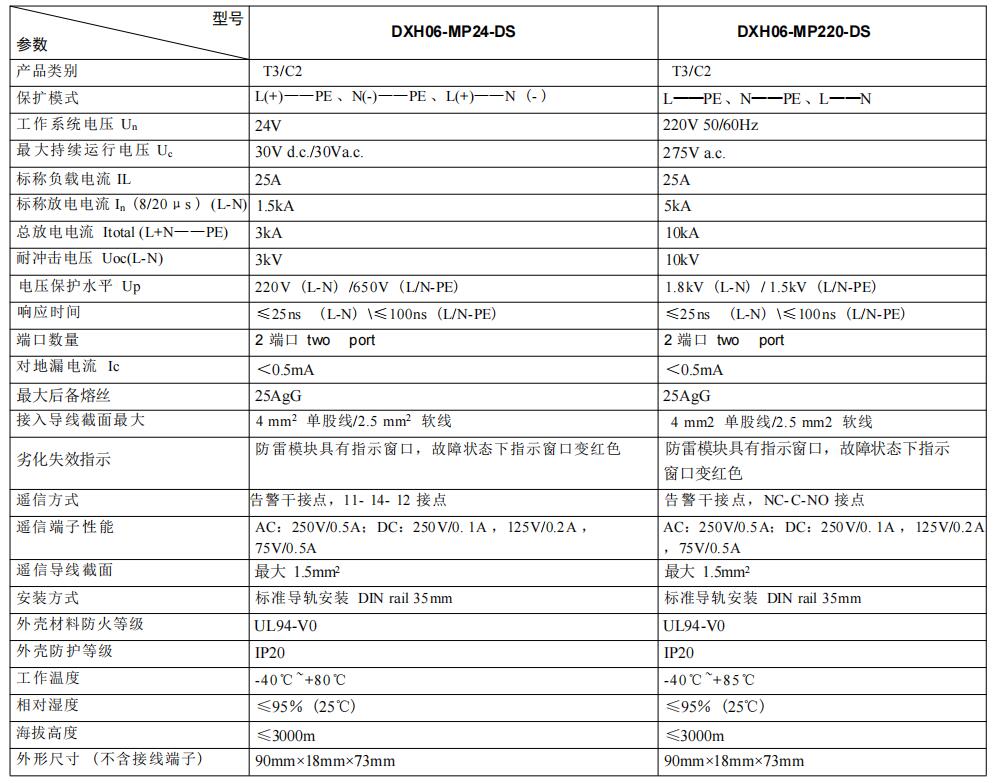

4 技術參數

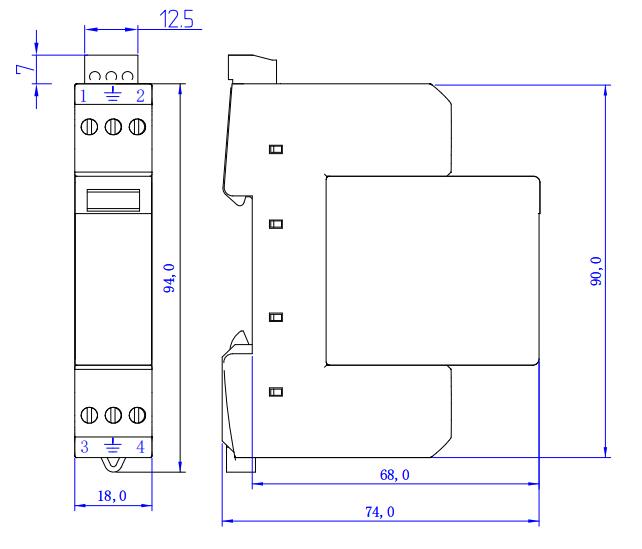

5 外形尺寸




6 安裝方法及注意事項

6.1 ．DXH06-MP-DS 型電涌保護器可采用最好采用如圖(3- 1A) 所示的串聯形接線方式，當受實際條件所限不易實現串聯形接線時，也可采用如圖 (3- 1B) 所示的常規的直接并聯接線，為實現更好的防護效果，當采用直接并聯接線時，接線應盡量短，總長度應控制在 0.5m 以內。
6.2 ．連接導線應采用 0.5mm2 (AWG20) 以上的多芯銅導線。
6.3 ．電涌保護器的前端應串聯有合適的空開或熔斷器，空開取 C 脫扣特性。
6.4 ．安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
6.5 ．防雷器正常工作時，告警干接點為導通狀態；防雷器失效時，狀態指示變紅色，同時告警干接點為開路狀態。
6.6 ．防雷器無須特殊維護，只需定期檢查其模塊是否松動、狀態指示是否正常。
6.7 ．若出現下列現象之一，則可判定防雷器已失效，需及時更換：
1) 防雷器的狀態指示變?yōu)榧t色；
2) 防雷器的告警干接點變?yōu)殚_路狀態。
